Questão de Meio ambiente · ENEM 2024

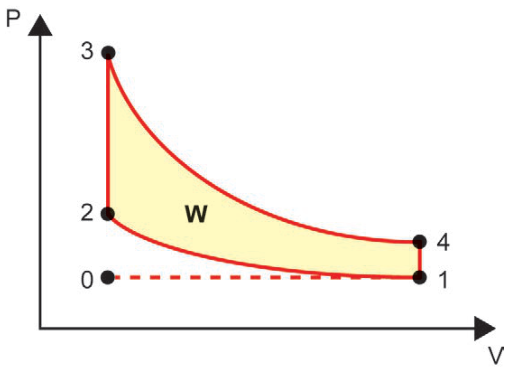

O diagrama P-V a seguir representa o ciclo de Otto para um motor de combustão interna, como os motores a gasolina ou a etanol, utilizados nos automóveis.

Diagrama pressão P versus volume V, sem unidades ou escala numérica. O ponto 0 está à esquerda, na base; 1, à direita, na mesma altura. Uma linha tracejada liga 0 a 1. De 1 a 2, a curva sobe para a esquerda. De 2 a 3, a linha sobe na vertical. De 3 a 4, a curva desce para a direita. De 4 a 1, a linha desce na vertical. A região entre as curvas está sombreada e marcada com W.

As etapas representadas no diagrama estão descritas

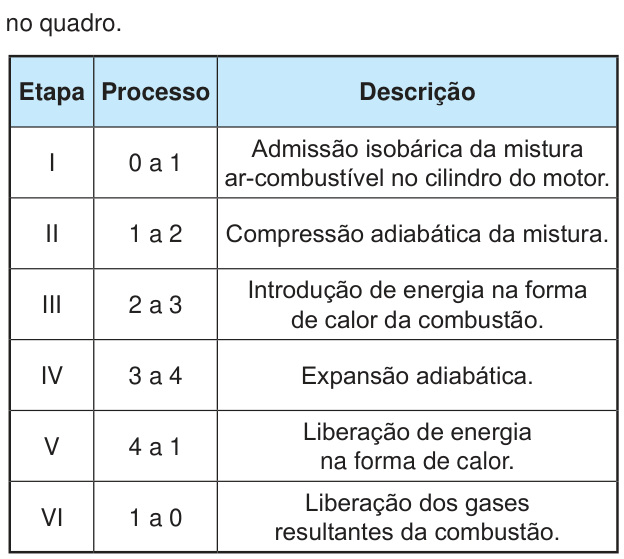

Quadro com as colunas Etapa, Processo e Descrição. I; 0 a 1; admissão isobárica da mistura ar-combustível no cilindro do motor. II; 1 a 2; compressão adiabática da mistura. III; 2 a 3; introdução de energia na forma de calor da combustão. IV; 3 a 4; expansão adiabática. V; 4 a 1; liberação de energia na forma de calor. VI; 1 a 0; liberação dos gases resultantes da combustão.

Disponível em: www.mspc.eng.br. Acesso em: 24 fev. 2013 (adaptado).

A transformação da energia térmica em energia útil ocorre na etapa

Fonte: INEP — ENEM 2024, 2º dia, caderno azul, questão 130
