Questão de Física · ENEM 2025

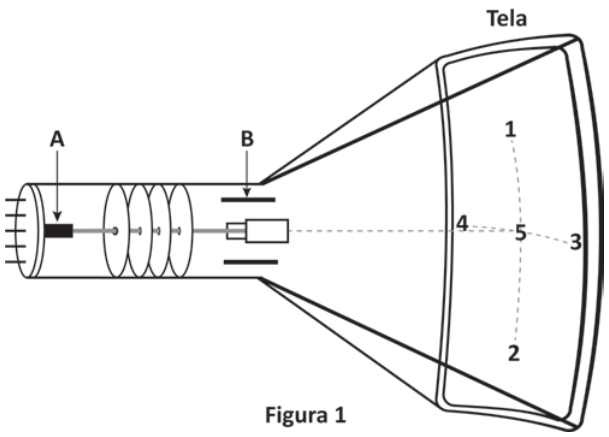

A Figura 1 apresenta o esquema de um tubo de imagem em que um filamento, na posição A, libera elétrons por efeito termiônico. Esses elétrons formam um feixe estreito, que é acelerado por campos elétricos em direção à parte interna da tela. Nesse caminho, o feixe de elétrons passa por outro campo elétrico, na região B, atingindo, em seguida, a parte interna da tela do tubo, a qual é recoberta por um material que emite luz ao receber o impacto dos elétrons.

Esquema de um tubo de imagem. O filamento A fica à esquerda; o feixe segue para a direita, passando entre duas placas horizontais na região B, até a tela. Na tela, os pontos 4, 5 e 3 estão nessa ordem, da esquerda para a direita, sobre a linha horizontal central. O ponto 1 fica acima do 5; o ponto 2, abaixo do 5.

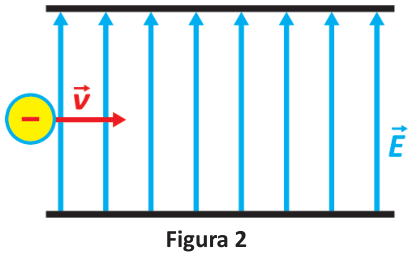

Na Figura 2, a carga negativa representa o feixe de elétrons que é acelerado e, posteriormente, atinge um ponto da tela. O campo elétrico na região B apresenta a seguinte configuração:

Esquema de duas placas horizontais paralelas. Entre elas, setas igualmente espaçadas indicam um campo elétrico E vertical, apontando para cima. À esquerda das placas, uma carga negativa representa o feixe de elétrons. O vetor velocidade v aponta para a direita, em direção ao espaço entre as placas.

Grupo de Reelaboração do Ensino de Física. Física 3: eletromagnetismo. São Paulo: Edusp, 2000 (adaptado).

Nessa situação, qual ponto da tela será atingido pelo feixe de elétrons?

Fonte: INEP — ENEM 2025, 2º dia, caderno azul, questão 113
